| Модель двигателя | WEICHAI WP3.2 |
| Снаряженная масса | 5 730 кг |
| Вместимость ковша | 0,23 м³ |
| Номинальная мощность | 36,8 кВт / 2200 об/мин |
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

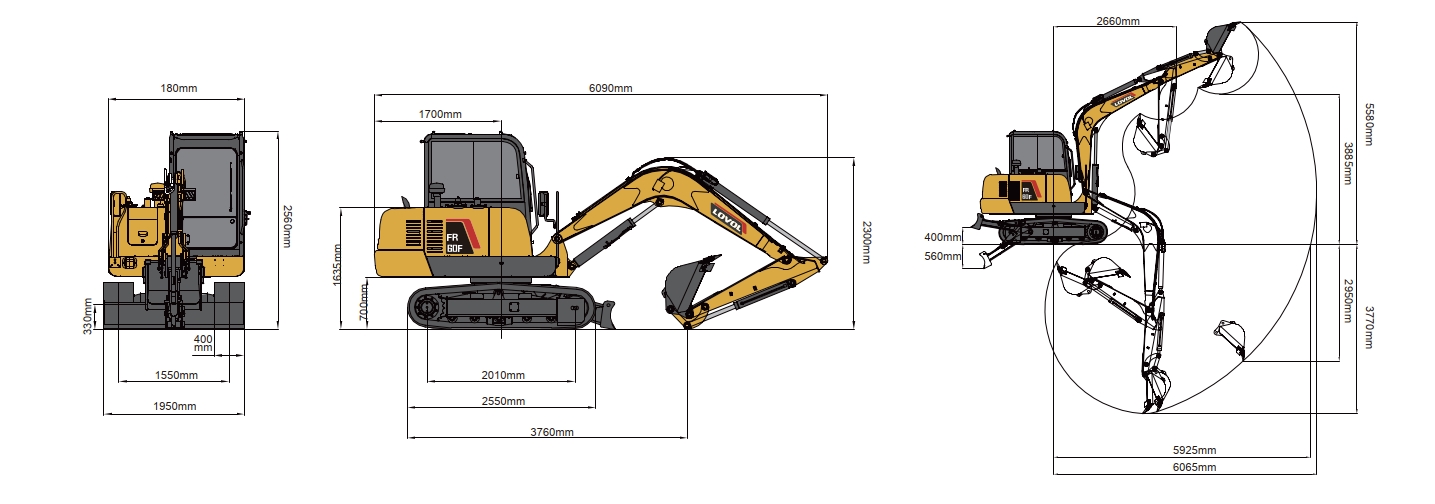

Размеры
| Транспортная длина, мм | 6090 |
| Транспортная ширина, мм | 1950 |
| Транспортная высота, мм | 2560 |
| Ширина поворота платформы, мм | 1860 |
| Вылет задней части механизма поворота платформы, мм | 1700 |
| Дорожный просвет, мм | 330 |
| Дорожный просвет под противовесом, мм | 700 |
| Минимальный вылет поворота рабочего устройства, мм | 2660 |
| Ширина колеи, мм | 1550 |
| Расстояние между центрами катков, мм | 2010 |
| Длина гусеничной ленты, мм | 2550 |
Рабочие параметры
| Стрела, мм | 3000 |
| Рукоять, мм | 1550 |
| Макс. вылет, мм | 6065 |
| Макс. вылет на уровне земли, мм | 5925 |
| Макс. глубина выемки, мм | 3770 |
| Макс. глубина копания (высота вертикальной стенки), мм | 2850 |
| Макс. высота резания, мм | 5580 |
| Макс. высота загрузки, мм | 3885 |
| Высота отвала, мм | 360 |
| Высота подъема отвала, мм | 400 |
| Глубина копания отвала, мм | 560 |
Силы и скорость
| Скорость хода, высокая / низкая, км/ч | 3.9 / 2.4 |
| Скорость поворота платформы, об/мин | 11 |
| Усилие копания ковша, кН | 44 |
| Усилие копания рукояти, кН | 30 |
| Макс. тяговое усилие, кН | 57 |
| Преодолеваемый уклон, ° | 35 |
| Давление на грунт, кПа | 32.33 |
Двигатель
| Марка | WEICHAI |
| Модель | WP3.2 |
| Количество цилиндров | 4 |
| Система подачи воздуха | Без наддува |
| Рабочий объем, л | 3.2 |
| Макс. крутящий момент, Н·м | 210 (1400–1600) |
| Емкость моторного масла, л | 5.7–10.1 |
| Емкость топливного бака, л | 140 |
Гидравлическая система
| Технология | Высокочувствительная система под нагрузкой |
| Марка насоса | LINDE |
| Модель насоса | HPR80 |
| Макс. поток, л/мин | 197.6 |
| Марка клапана | LINDE |
| Модель клапана | LSC18 |
| Марка поворотного мотора | LINDE |
| Модель поворотного мотора | GS02H |
| Марка ходового мотора | LINDE |
| Модель ходового мотора | GR07H |
| Давление главного насоса, МПа | 24.5 |
| Емкость гидробака, л | 90 |
Платформа
| Тип | Передний, с хвостом |
Шасси
| Тип | Неподвижная орбита, H-тип рама |
Гусеница
| Ширина гусеничной ленты, мм | 400 |
| Количество гусеничных башмаков, шт. | 40 |
| Поддерживающий каток (с каждой стороны) | 5 |
Обновленные параметры
| Длина стрелы, мм | 3000 |
| Вес стрелы, кг | 238 |
| Длина рукояти, мм | 1550 |
| Вес рукояти, кг | 165 |
| Емкость стандартного ковша, м³ | 0.23 |
| Вес стандартного ковша, кг | 165 |
| Размеры противовеса, мм | 1870×570×370 |
| Вес противовеса, кг | 314 |
| Габаритные размеры кабины, мм | 1600×1600×1000 |
| Вес кабины, кг | 270 |
| Цилиндр стрелы — количество × диаметр штока × диаметр цилиндра × ход поршня, мм | 1-60×110×710 |
| Цилиндр рукояти — количество × диаметр штока × диаметр цилиндра × ход поршня, мм | 1-55×85×815 |
| Цилиндр ковша — количество × диаметр штока × диаметр цилиндра × ход поршня, мм | 1-50×80×605 |
| Рабочее давление поворота, МПа | 21.6 |
| Рабочее давление хода, МПа | 24.5 |
| Рабочее давление оборудования, МПа | 3.5 |
| Емкость водяного резервуара, л | 12.7 |
| Емкость гидросистемы, л | 130 |
