| Модель двигателя | Cummins 6BTAA5.9-C178-II |
| Снаряженная масса | 22 200 кг |
| Вместимость ковша | 1,1 м³ |
| Номинальная мощность | 133 кВт |
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

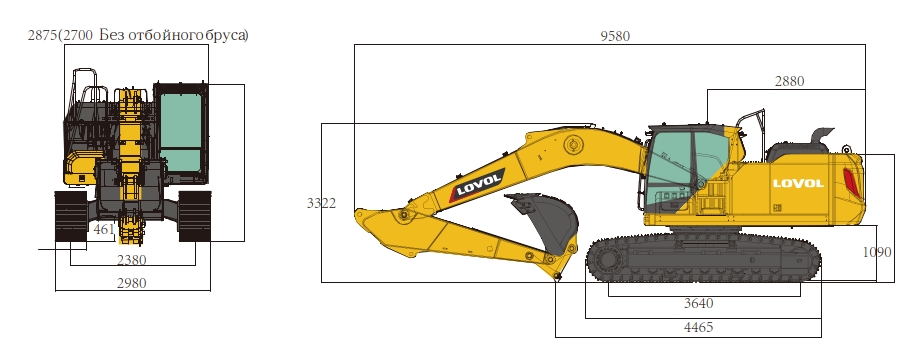

Размеры
| Транспортная длина, мм | 9580 |
| Транспортная ширина, мм | 2980 |
| Транспортная высота, мм | 3322 |
| Ширина поворота платформы, мм | 2875 / 2700 без отбойного бруса |
| Вылет задней части механизма поворота платформы, мм | 2880 |
| Дорожный просвет, мм | 461 |
| Дорожный просвет под противовесом, мм | 1090 |
| Минимальный вылет поворота рабочего устройства, мм | 2910 |
| Ширина колеи, мм | 2380 |
| Расстояние между центрами катков, мм | 3640 |
| Длина гусеничной ленты, мм | 4465 |

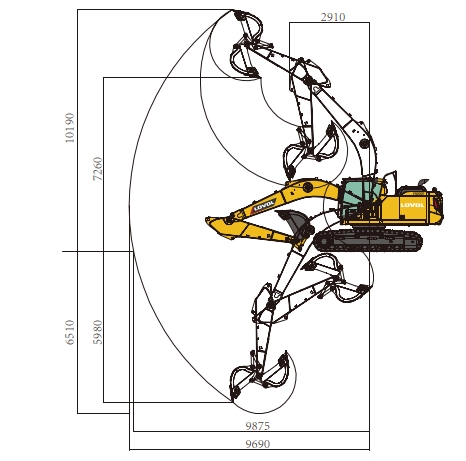

Рабочие параметры
| Стрела, мм | 5700 |
| Рукоять, мм | 2925 |
| Макс. вылет, мм | 9875 |
| Макс. вылет на уровне земли, мм | 9690 |
| Макс. глубина выемки, мм | 6510 |
| Макс. глубина копания (высота вертикальной стенки), мм | 5980 |
| Макс. высота резания, мм | 10190 |
| Макс. высота загрузки, мм | 7260 |
Силы и скорость
| Скорость хода, высокая/низкая, км/ч | 4.9 / 2.7 |
| Скорость поворота платформы, об/мин | 12 |
| Усилие копания, ковш, кН | 142 |
| Усилие копания — рукоять, стандартная, кН | 105 |
| Макс. тяговое усилие, кН | 217 |
| Преодолеваемый уклон, ° | 35° |
| Давление на грунт, кПа | 44.9 |
Двигатель
| Марка | Cummins |
| Модель | 6BTAA5.9-C178-II |
| Количество цилиндров | 6 |
| Система подачи воздуха | Турбонадув, с промежуточным охлаждением |
| Рабочий объем, л | 5.9 |
| Макс. крутящий момент, Н·м | 708 |
| Емкость моторного масла, л | 20.5 |
| Емкость топливного бака, л | 420 |
Гидросистема
| Технология | Отрицательный поток |
| Марка насоса | DOOSAN |
| Модель насоса | DPA117T_0N8D |
| Макс. поток, л/мин | 492 |
| Давление главного насоса, МПа | 34.3 / 37.3 |
| Емкость гидробака, л | 220 |
Клапан
| Марка | DOOSAN |
| Модель | MV270 |
Поворотный мотор
| Марка | DOOSAN |
| Модель | TSM140_RG1600 |
Ходовой мотор
| Марка | DOOSAN |
| Модель | TM40VD-A-165-96-1 |
Платформа
| Тип | Боковой, с хвостом |
Шасси
| Тип | Неподвижная орбита, X-тип рама |
Гусеница
| Ширина гусеничной ленты, мм | 600 |
| Количество гусеничных башмаков, шт. | 49 |
| Поддерживающий каток, количество с каждой стороны | 9 |
Обновленные параметры
| Длина стрелы, мм | 5700 |
| Вес стрелы, кг | 1637 |
| Длина рукояти, мм | 2925 |
| Вес рукояти, кг | 781 |
| Емкость стандартного ковша, м³ | 1.1 |
| Вес стандартного ковша, кг | 730 |
| Размеры противовеса, мм | 2740×1369×599 |
| Вес противовеса, кг | 4416 |
| Габаритные размеры кабины, мм | 1800×1700×1000 |
| Вес кабины, кг | 400 |
| Цилиндр стрелы — количество × диаметр поршневого штока × диаметр цилиндра × ход поршня, мм | 2-85×120×1335 |
| Цилиндр рукояти — количество × диаметр поршневого штока × диаметр цилиндра × ход поршня, мм | 1-95×135×1490 |
| Цилиндр ковша — количество × диаметр поршневого штока × диаметр цилиндра × ход поршня, мм | 1-80×115×1120 |
| Рабочее давление поворота, МПа | 25.5 |
| Рабочее давление хода, МПа | 34.3 |
| Рабочее давление оборудования, МПа | 3.9 |
| Емкость водяного резервуара, л | 34 |
| Емкость гидросистемы, л | 260 |
