| Модель двигателя | WEICHAI WP4.6N |
| Снаряженная масса | 22 000 кг |
| Вместимость ковша | 1,1 м³ |
| Номинальная мощность | 123 кВт / 2000 об/мин |
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

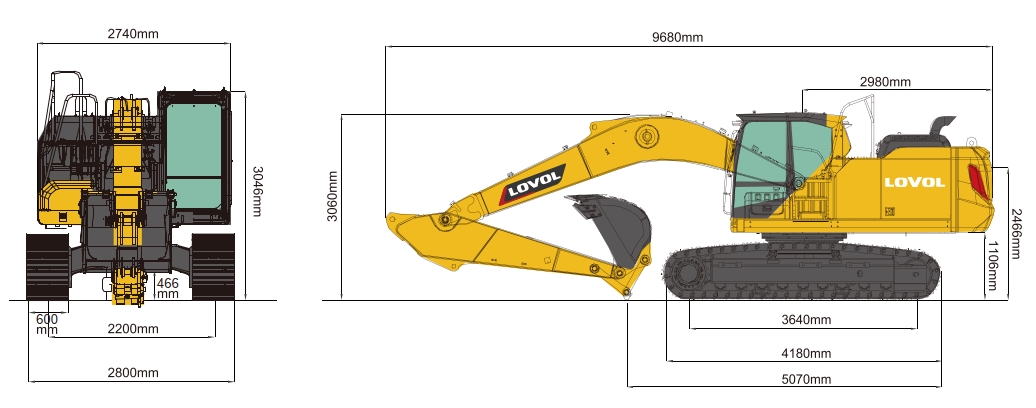

Размеры
| Транспортная длина, мм | 9680 |
| Транспортная ширина, мм | 2800 |
| Транспортная высота, мм | 3322 |
| Ширина поворота платформы, мм | 2740 |
| Вылет задней части механизма поворота платформы, мм | 2980 |
| Дорожный просвет, мм | 466 |
| Дорожный просвет под противовесом, мм | 1106 |
| Минимальный вылет поворота рабочего устройства, мм | 3255 |
| Ширина колеи, мм | 2200 |
| Расстояние между центрами катков, мм | 3275 |
| Длина гусеничной ленты, мм | 4180 |

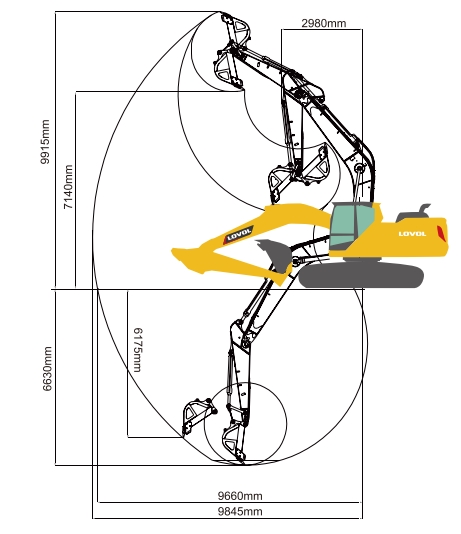

Рабочие параметры
| Стрела, мм | 5700 |
| Рукоять, мм | 2925 |
| Макс. вылет, мм | 9845 |
| Макс. вылет на уровне земли, мм | 9660 |
| Макс. глубина выемки, мм | 6630 |
| Макс. глубина копания (высота вертикальной стенки), мм | 6175 |
| Макс. высота резания, мм | 9915 |
| Макс. высота загрузки, мм | 7140 |
Силы и скорость
| Скорость хода (высокая / низкая), км/ч | 5.8 / 3.6 |
| Скорость поворота платформы, об/мин | 11 |
| Усилие копания ковша, кН | 133 |
| Усилие копания рукояти, кН | 106 |
| Макс. тяговое усилие, кН | 217 |
| Преодолеваемый уклон, ° | 35 |
| Давление на грунт, кПа | 37 |
Двигатель
| Марка | WEICHAI |
| Модель | WP4.6N |
| Количество цилиндров | 4 |
| Система подачи воздуха | Турбонаддув с промежуточным охлаждением |
| Рабочий объем, л | 4.58 |
| Макс. крутящий момент, Н·м | 680 / 1600 |
| Емкость моторного масла, л | 22 |
| Емкость топливного бака, л | 385 |

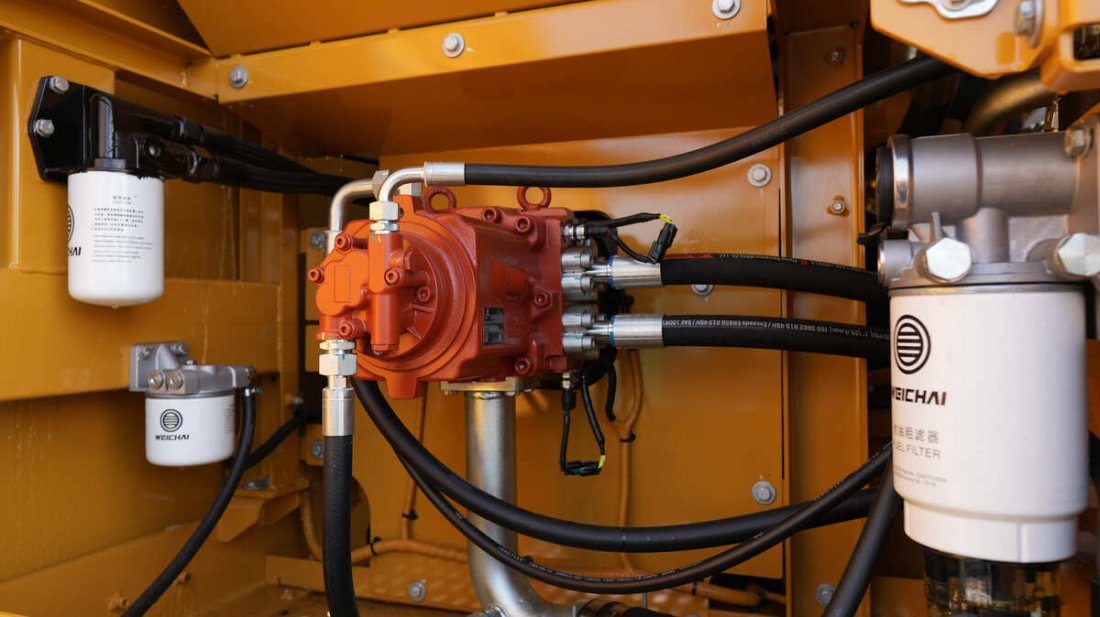

Гидравлическая система
| Технология | Положительный расход |
| Марка насоса | LINDE |
| Модель насоса | HPR125-02 |
| Макс. поток, л/мин | 125 × 2 |
| Марка клапана | LINDE |
| Модель клапана | OCV25-3 |
| Марка поворотного мотора | LINDE |
| Модель поворотного мотора | GS12H-02 |
| Марка ходового мотора | LONKING |
| Модель ходового мотора | JXD165XCA |
| Давление главного насоса, МПа | 34.3 |
| Емкость гидробака, л | 206 |
Платформа
| Тип | Боковой, с хвостом |

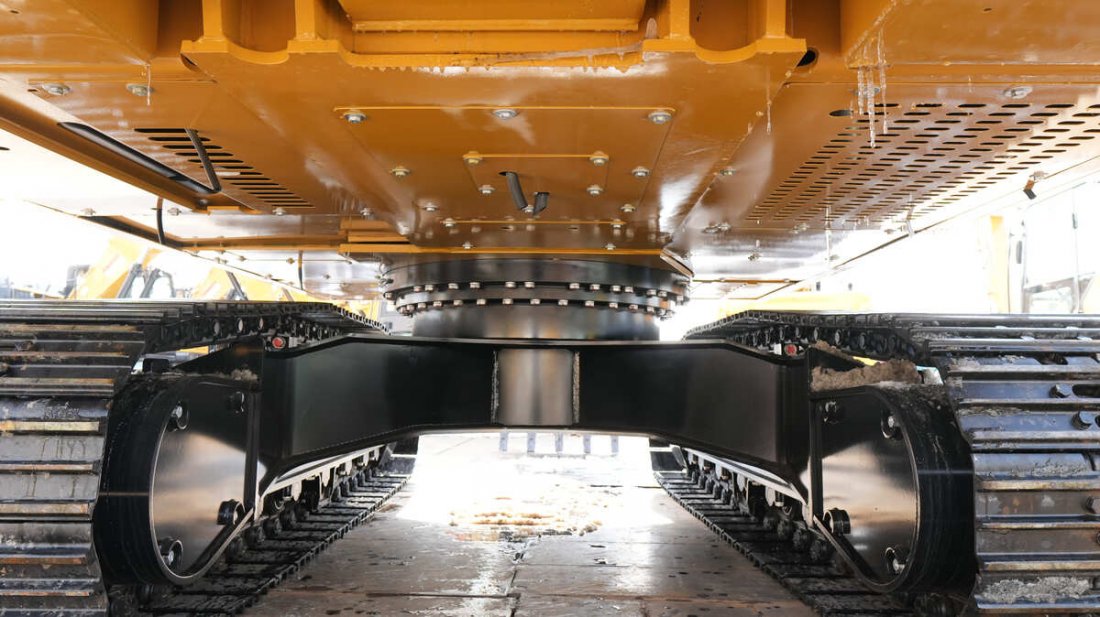

Шасси
| Тип | Неподвижная орбита, X-тип рама |
Гусеница
| Ширина гусеничной ленты, мм | 600 |
| Количество гусеничных башмаков, шт. | 45 |
| Поддерживающий каток (с каждой стороны) | 7 |
Обновленные параметры
| Длина стрелы, мм | 5700 |
| Вес стрелы, кг | 1678 |
| Длина рукояти, мм | 2925 |
| Вес рукояти, кг | 825 |
| Емкость стандартного ковша, м³ | 1.1 |
| Вес стандартного ковша, кг | 845 |
| Размеры противовеса, мм | 2740×1377×599 |
| Вес противовеса, кг | 4016 |
| Габаритные размеры кабины, мм | 1830×1732×1000 |
| Вес кабины, кг | 435 |
| Цилиндр стрелы — количество × диаметр штока × диаметр цилиндра × ход поршня, мм | 2-85×120×1335 |
| Цилиндр рукояти — количество × диаметр штока × диаметр цилиндра × ход поршня, мм | 1-95×135×1490 |
| Цилиндр ковша — количество × диаметр штока × диаметр цилиндра × ход поршня, мм | 1-80×115×1120 |
| Рабочее давление поворота, МПа | 31.3 |
| Рабочее давление хода, МПа | 34.3 |
| Рабочее давление оборудования, МПа | 3.9 |
| Емкость водяного резервуара, л | 24 |
| Емкость гидросистемы, л | 260 |
